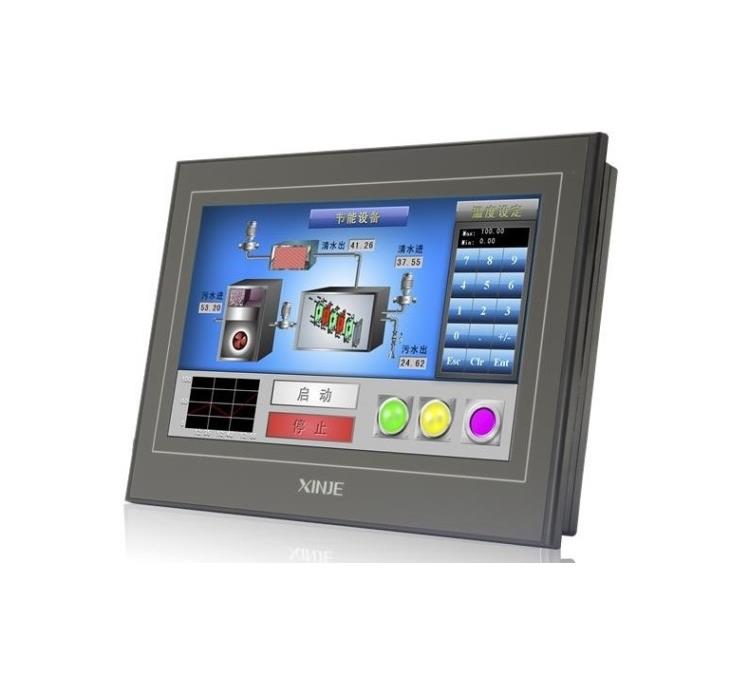

詳細說明
產品說明
1677萬色，分辨率1024*600，畫質細膩無痕，顯示效果媲美液晶顯示器
下載、啟動、運行，三位一體的超高速響應
支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度
支持BMP、JPEG格式圖片顯示
豐富的立體3D圖庫，畫面更生動
靈活的部件選擇空間，自定義動畫軌跡設計
數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式
配方數據的存儲與雙向傳送，提高工作效率
產品特點
1、全新灰色外觀設計，防水性更好
2、采用更優質材料制作，塑殼更加堅固
3、ARM9 CPU，400MHz主頻，128MB存儲容量
4、10.1英寸，1677萬色TFT液晶顯示，LED背光，分辨率1024*600像素
5、2個COM口，獨立通訊，支持RS232/RS485/RS422等通訊方式，支持X-Net總線中的OMMS方式，即一屏一機、一屏多機通訊
6、標配時鐘
7、USB-B接口，實現數據傳輸
8、支持多種以太網通訊（支持與MODBUS TCP協議設備、西門子S7-1200 PLC及三菱Melsec協議設備通過以太網通訊）
型號說明
TGA63G-MT：USB-B接口
TGA63G-UT：USB-B接口、USB-A接口
TGA63G-ET：USB-B接口、USB-A接口、以太網接口
技術規格
|
|
TGA63G-MT/UT/ET
|
|
產品特性
|
尺寸
|
10.1〞
|
|
分辨率
|
1024*600
|
|
液晶屏
|
TFT液晶顯示，LED背光
|
|
顯示顏色
|
1677萬色
|
|
亮度
|
可調
|
|
觸摸面板
|
四線電阻式觸摸屏
|
|
液晶壽命
|
50000小時以上，環境溫度25℃，24小時運行
|
|
存儲器
|
128MB
|
|
外部接口
|
Download口
|
RS232/RS485
|
|
PLC口
|
RS232/RS485/RS422
|
|
USB接口1
|
USB-B（符合USB2.0規范），USB下載口
|
|
USB接口2
|
USB-A（符合USB2.0規范），U盤口，UT/ET型號支持
|
|
以太網
|
ET型號支持
|
|
電氣特性
|
輸入電壓
|
DC24V（電壓范圍：DC22V~DC26V）
|
|
消耗電流
|
270mA
|
|
允許失電
|
10ms以下（實際失電小于1s）
|
|
抗電壓沖擊
|
AC1000V，10mA，小于1分鐘（信號與地間）
|
|
絕緣電阻
|
DC500V，10MΩ以上（信號與地間）
|
|
環 境
|
|
運行溫度
|
0℃～50℃
|
|
存儲溫度
|
-20℃～60℃
|
|
運行濕度
|
10%RH～90%RH（無凝露）
|
|
抗干擾能力
|
干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘
|
|
空氣
|
無腐蝕性氣體
|
|
冷卻方式
|
自然風冷
|
|
外部尺寸
|
278*192.3*44.0
|
|
面板開孔尺寸
|
260.2*179.7
|
外形尺寸圖（單位：mm）
開孔尺寸大小建議向上浮動0.5mm。
