詳細說明
產品說明
超低電機運行噪聲
供電電壓可達30VDC
輸出電流有效值可達1.5A
細分動態可選，最高達128細分
可驅動任何1.5A以下4，6，8線兩相步進電機
光隔離信號輸入
電流設定方便，任意檔可選
具有過溫、過流保護功能
自動半流鎖定功能，輸出短路保護功能

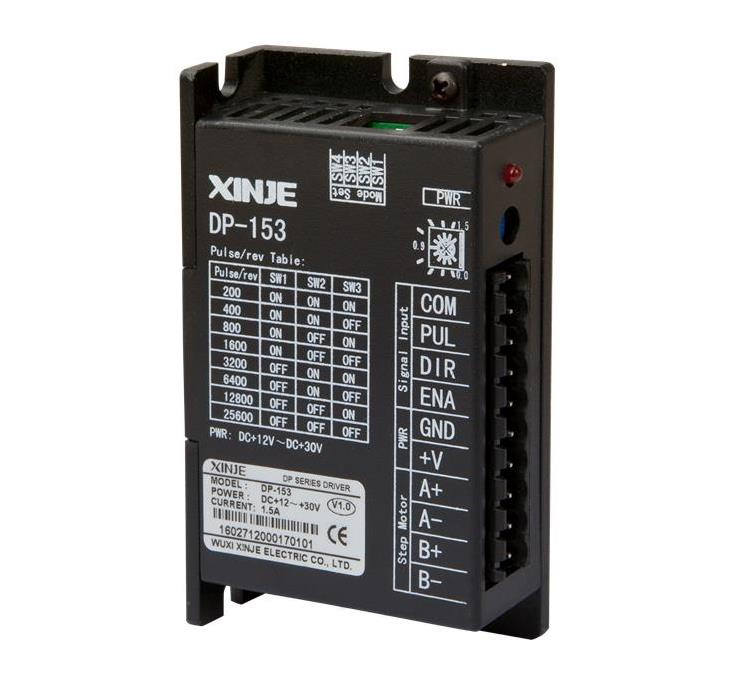

型號說明
DP-153：脈沖控制信號接24V；DP-153-L：脈沖控制信號接5V。
技術規格
|
項 目
|
最小值
|
典型值
|
最大值
|
|
輸入電源電壓（VDC）
|
12
|
24
|
30
|
|
輸出電流有效值（A）
|
0
|
－
|
1.5
|
|
邏輯輸入電流（mA）
|
4
|
7
|
16
|
|
步進脈沖頻率（KHz）
|
0
|
－
|
200
|
|
絕緣電阻（MΩ）
|
500
|
－
|
－
|
|
環境溫度
|
0℃～50℃
|
|
最高工作溫度
|
60℃
|
|
濕度
|
40%～90％ RH（不能結露或有水珠）
|
|
振動
|
5.9m/s2 Max
|
|
保存溫度
|
－20℃～65℃
|
|
外形尺寸
|
96mm×57mm×22mm
|
電流設定
用單圈電位器可設定0～1.5A之間任意電流級別。
細分設定
細分精度由SW1~SW3三位撥碼開關控制，詳細設置如下表所示：
|
細分倍數
|
步數/圈(1.8°/整步)
|
SW1
|
SW2
|
SW3
|
|
1
|
200
|
ON
|
ON
|
ON
|
|
2
|
400
|
ON
|
ON
|
OFF
|
|
4
|
800
|
ON
|
OFF
|
ON
|
|
8
|
1600
|
ON
|
OFF
|
OFF
|
|
16
|
3200
|
OFF
|
ON
|
ON
|
|
32
|
6400
|
OFF
|
ON
|
OFF
|
|
64
|
12800
|
OFF
|
OFF
|
ON
|
|
128
|
25600
|
OFF
|
OFF
|
OFF
|
產品尺寸（單位：mm）
